Nastrzykiwarka do Ryb typ: NKR
Zastosowanie: Nastrzykiwarka typu: NKR jest urządzeniem służącym do nastrzyku filetów rybnych oraz elementów rybnych roztworem solanki lub bardzo gęstą emulsją.
Wyposażenie:
– taśmociąg plastikowy,
– pompa wirnikowa lub odśrodkowa,
– 1 komplet igieł poczwórnych 4x Ø1,8 mm,
– zbiornik solanki z systemem filtrów.
Opcjonalnie nastrzykiwarka może być wyposażona w pompę śrubową [typ: NKR-s] i mechaniczny bębnowy filtr szczelinowy typu: FNK. Takie wyposażenie umożliwia nastrzykiwanie bardzo gęstą emulsją.
Nastrzykiwarka sterowana manualnie [typ: NKR] wyposażona jest w dotykowy panel japońskiej firmy PROFACE typ: GP4100 sterujący następującymi parametrami:
– prędkością ramy nastrzykowej;
– kontroluje i zatrzymuje pracę urządzenia w przypadku braku solanki w zbiorniku lub braku fazy na zasilaniu elektrycznym ze wskazaniem przyczyny zatrzymania pracy urządzenia;
– płynna regulacja skoku taśmy – ręczna;
– regulacja ciśnienia nastrzyku – ręczna;
– regulacja wysokości wzniesienia zderzaka – ręczna;
– igły mocowane na szybkozłącze.

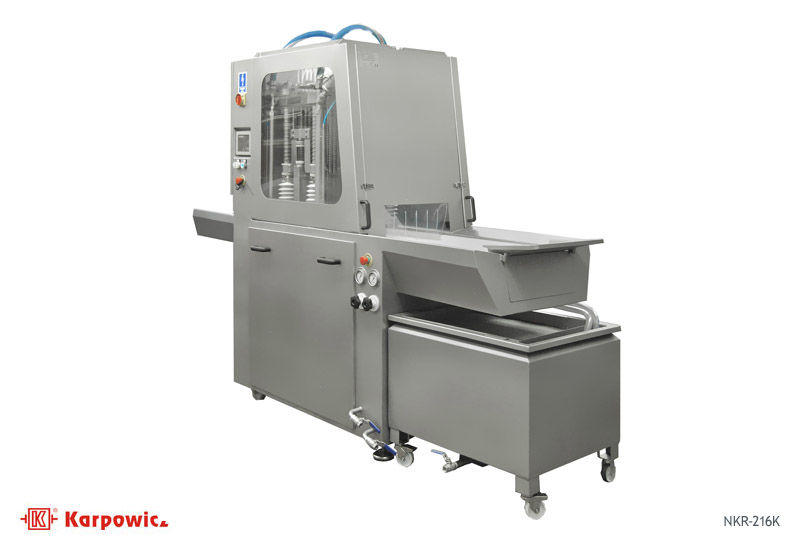

Nastrzykiwarka sterowana mikroprocesorowo [typ: NKR-K] jest wyposażona w dotykowy panel japońskiej firmy PROFACE typ: LM4200 sterujący nw. parametrami nastrzyku (możliwość zapisywania programów technologicznych):
– prędkość ramy nastrzykowej;
– prędkość przesuwu taśmy; – skok przesuwu taśmy (gęstość nakłuć);
– wysokość wzniesienia zderzaka;
– moment wstrzyknięcia solanki w mięso;
– ciśnienie solanki; – kontrola temperatury solanki;
– zatrzymanie pracy w przypadku awarii, ze wskazaniem jej lokalizacji;
– wskazanie przyczyn awarii;
– licznik czasu pracy;
– zatrzymanie pracy w przypadku braku solanki w zbiorniku.

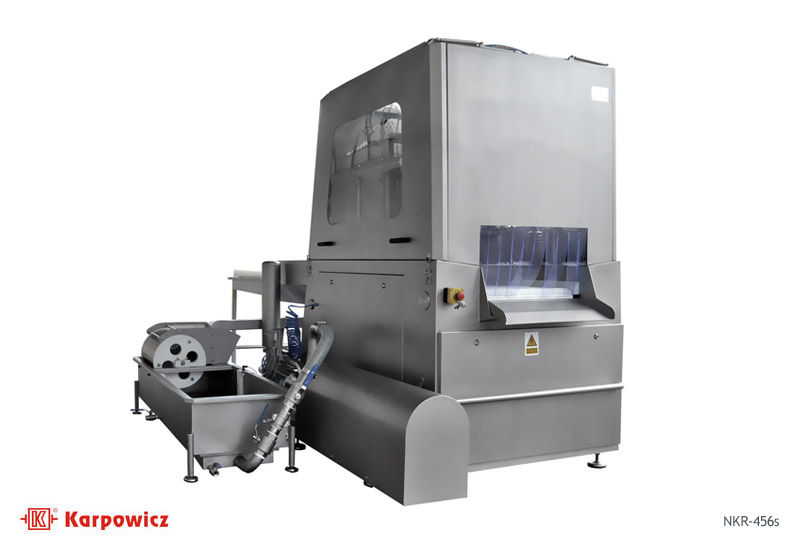

NASTRZYKIWARKA DO RYB typ: | NKR-68 | NKR-108 | NKR-216 | NKR-108s | NKR-216s | NKR-456s |
Ilość głowic do montowania igieł nastrzykowych [szt] | 17 | 27 | 54 | 27 | 54 | 114 |
Liczba kolumn nastrzykowych [szt.] | 1 | 1 | 2 | 1 | 2 | 1 |
Rodzaj pompy | Pompa wirnikowa lub odśrodkowa | Pompa wirnikowa lub odśrodkowa | Pompa wirnikowa lub odśrodkowa | Pompa śrubowa | Pompa śrubowa | Pompa śrubowa |
Przesuw taśmy przenośnika [mm] | 7÷46 | 7÷46 | 14÷92 | 7÷46 | 14÷92 | 0÷60 płynna regulacja |
Liczba taktów działania ramy [takt/min] | 20÷56 | 20÷56 | 20÷56 | 20÷56 | 20÷56 | 0÷60 |
Wysokość wzniesienie igieł [mm] | 150 | 150 | 150 | 150 | 150 | 170 |
Szerokość koryta [mm] | 290 | 430 | 430 | 430 | 430 | 610 |
Wymiary A x B x H [mm] | 1200 x 550 x 1700 | 2100 x 840 x 2040 | 1900 x 700 x 1900 | 1600 x 1000 x 1850 | 2100 x 1000 x 1930 | 2400 x 1800 x 2050 |
Pojemność zbiornika solanki [l] | 80 | 140 | 250 | – | – | – |
Moc znamionowa silnika głównego [kW] | 1,1 | 2,2 | 2,2 | 2,2 | 2,2 | 2,2 |
Moc znamionowa silnika pompy [kW] | 1,1 | 1,1 | 2×1,1 | 3 | 3 | 5,5 |
Masa [kg] | 235 | 290 | 430 | 340 | 480 | 1200 |
